Cargador de nivel 2 para auto eléctrico en la casa: guía de compra de principio a fin

Pasos USA · Record of Sale, LLC. Guía del consumidor en español, basada en el Departamento de Energía de EE. UU. (Centro de Datos de Combustibles Alternativos, AFDC), ENERGY STAR, la EPA, la NFPA, UL, SAE y páginas de fabricantes (ChargePoint, Tesla, Wallbox). No es asesoría legal ni de impuestos, no es un permiso y no es la cotización de un electricista. No recomienda ninguna marca.

La mayoría de las millas de un auto eléctrico se cargan donde el auto ya duerme: en la casa. Un cargador fijo de nivel 2 (en inglés, *hardwired Level 2 EVSE*) es una caja de 240 voltios que un electricista con licencia atornilla a la pared del garaje o de afuera, conecta a un circuito solo para él y alimenta desde el panel eléctrico de la casa. No es una bomba de gasolina. No es un cargador rápido de corriente directa (DC) como los de la carretera. Es el aparato de la casa que convierte la electricidad de la noche en millas para la mañana.

Esta guía va de principio a fin. No es una cotización, no es un permiso y no es asesoría de impuestos. Cada ciudad, condado y compañía eléctrica adopta su propia edición del código y sus propias tarifas. Si algo de aquí no coincide con ellos, ganan ellos.

En resumen

• Hay tres herramientas distintas: nivel 1 (el cable que viene con el auto, a 120 voltios), nivel 2 portátil (se enchufa a un tomacorriente grande de 240 voltios) y nivel 2 fijo (cableado directo, sin enchufe en la pared).
• La carga de un auto eléctrico se trata como una carga continua: el breaker debe ser de al menos el 125% de los amperios del cargador.
• Un cargador de más amperios no carga más rápido si el auto acepta menos. Manda el cargador interno del auto.
• Pida un cálculo de carga por escrito. Tener espacios libres en el panel no prueba que sobre capacidad.
• Compre equipo certificado (por ejemplo, UL 2594) y revise si el conector del auto es J1772 o NACS.
• Los incentivos cambian. Confirme cada crédito en la página oficial en la fecha de su instalación.

Qué es un cargador fijo de nivel 2, y qué no son el nivel 1 ni el portátil

En las ventas se mezclan tres productos. Son diferentes.

Nivel 1 es el cable que casi siempre viene con el auto. Se enchufa a un tomacorriente normal de 120 voltios. El Centro de Datos de Combustibles Alternativos (AFDC) del Departamento de Energía dice que muchos conductores cubren sus millas diarias cargando toda la noche en nivel 1, si tienen un tomacorriente solo para eso cerca del auto. Es lento —según ENERGY STAR, más o menos de 2 a 5 millas de rango por hora de carga—, pero no necesita una caja nueva y muchas veces tampoco un electricista, si el tomacorriente y el circuito están en buen estado.

Un nivel 2 portátil es un cargador de 240 voltios que se enchufa a un tomacorriente grande, como un NEMA 14-50 o 6-50 (del tipo que se usa para una secadora o una estufa eléctrica). La caja se puede llevar si usted se muda. Aun así necesita un tomacorriente de 240 voltios bien instalado, con el breaker del tamaño correcto, y en muchos lugares ese tomacorriente también necesita permiso.

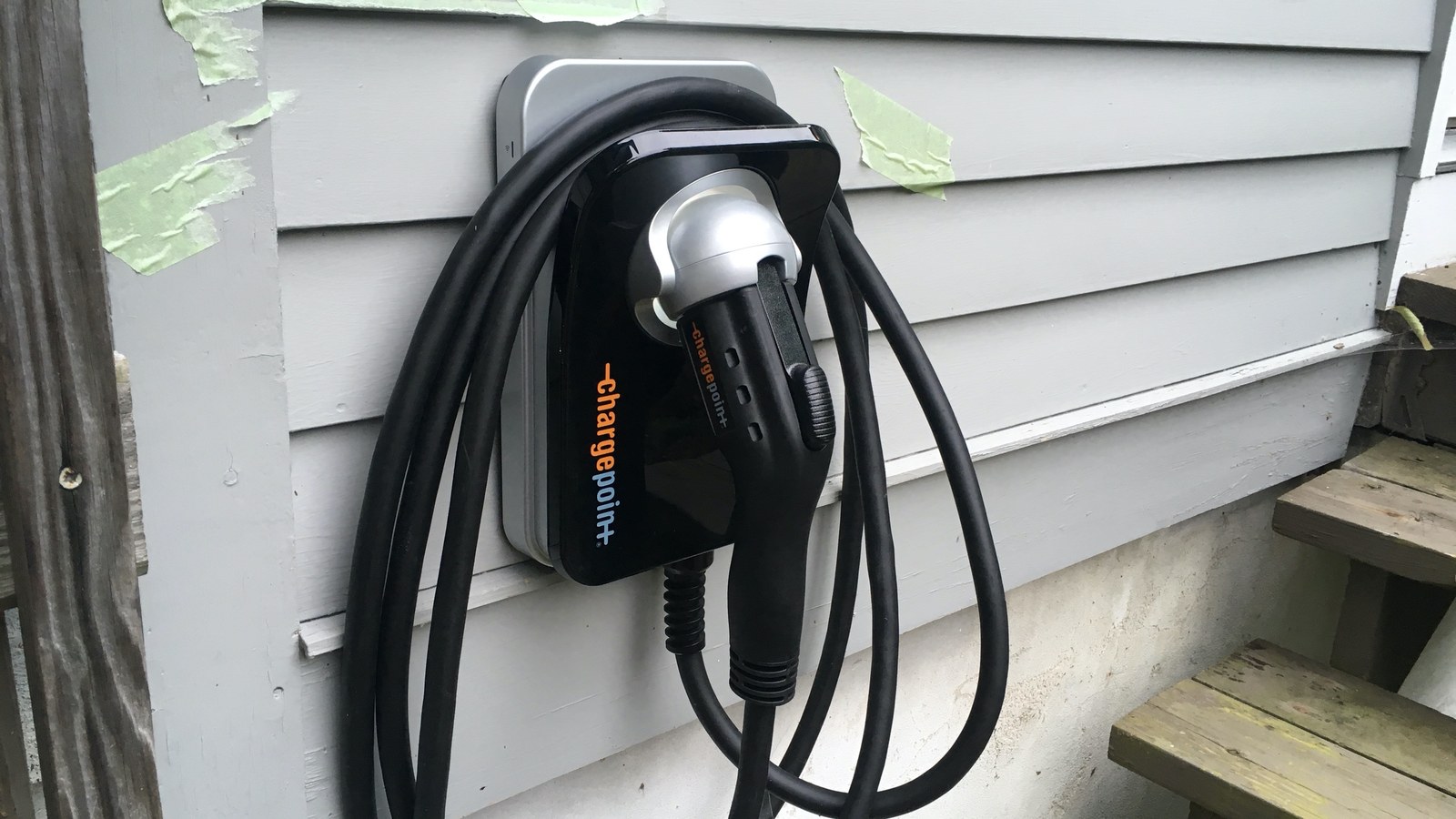

Un nivel 2 fijo no tiene enchufe del lado de la pared. Los cables corren por un tubo (conduit) desde un breaker dedicado hasta las terminales dentro del cargador, y la caja queda atornillada en su lugar. Muchos fabricantes e inspectores lo prefieren para cargadores de más amperios, para instalaciones afuera y para una instalación limpia y duradera, sin un enchufe que con el tiempo se afloje o se caliente.

Para leer más, use las páginas educativas oficiales: AFDC — cargar en casa (en inglés), ENERGY STAR — cargadores para autos eléctricos (en inglés) y EPA — cómo empezar a cargar en casa (en inglés).

Cuándo el cargador fijo sí es la herramienta correcta

Vale la pena considerarlo en serio cuando varias de estas cosas son ciertas al mismo tiempo:

• Sus millas del día, o de la semana, no se recuperan en una noche con nivel 1.
• El auto pasa pocas horas estacionado en la noche (llega tarde, sale temprano o comparte la entrada).
• El auto tiene una batería grande y muchas veces llega a la casa casi vacío.
• Quiere una instalación permanente y limpia: tubo hasta el panel, sin un enchufe debajo de la defensa del auto.
• El electricista y el inspector prefieren cableado directo para los amperios y el lugar que usted escogió.
• Comparte el panel con una bomba de calor, una secadora, una estufa o un inversor solar, y necesita manejar la carga en vez de adivinar.

No es la herramienta correcta si el nivel 1 ya cubre su viaje diario con margen, si el panel no tiene capacidad y usted no va a pagar una mejora, o si renta y no puede cambiar la instalación eléctrica. Tampoco lo es si solo necesita un tomacorriente de 240 voltios por uno o dos años antes de remodelar: para esa etapa, un tomacorriente NEMA bien instalado y un cargador portátil pueden ser mejores. Los edificios de departamentos casi siempre necesitan otro plan (preinstalación compartida, medidores, reglas de la asociación de dueños) que se parece más a la carga en el trabajo o la pública.

Escoja el cargador según sus millas del día y sus horas de la noche, no según la foto del vecino en redes sociales. Un viaje corto en un híbrido enchufable es otro trabajo que un auto eléctrico de mucho rango que llega vacío tres noches por semana.

Amperios, 240 voltios y la regla del 125%, sin tanta jerga

En las casas de EE. UU., la carga de nivel 2 casi siempre es de 240 voltios, monofásica (en algunos edificios de departamentos o comerciales aparece 208 voltios). Los amperios continuos del cargador por el voltaje dan la potencia en vatios. Divida entre 1,000 para tener kilovatios (kW). Una carga de 32 amperios a 240 voltios son unos 7.7 kW. Una de 48 amperios a 240 voltios son unos 11.5 kW. El cargador interno del auto pone el límite de corriente alterna que acepta, así que comprar una caja de 80 amperios no hace que un auto con límite de 48 amperios cargue más rápido.

El Código Eléctrico Nacional (NEC) trata la carga de autos eléctricos como una carga continua. Dicho fácil: el breaker y el cable no deben trabajar al 100% para siempre. La regla que usan los electricistas es el factor de 125%: el circuito debe ser de al menos 125% de los amperios continuos del cargador. El AFDC remite al Artículo 625 del NEC para el equipo de carga y menciona un ejemplo común de nivel 2 residencial: unos 30 amperios de carga en un circuito dedicado de 40 amperios (30 × 1.25 = 37.5; se sube al breaker de 40). Confirme la edición que adoptó su ciudad; un blog no es el libro del código. Página de la NFPA: NFPA 70, Código Eléctrico Nacional (en inglés).

Cableado directo o enchufe NEMA es una forma de conectar, no un truco de velocidad. Con los mismos amperios, un cargador fijo y uno enchufado dan una potencia parecida si el circuito, el breaker y el auto están de acuerdo. El cableado directo quita el tomacorriente como punto de falla, y muchas veces se exige o se prefiere arriba de ciertos amperios o para cajas de exterior. El enchufe puede servir cuando el tomacorriente ya existe, los amperios no pasan de lo que permite su certificación y el inspector local lo acepta.

Antes de comprar la caja, pídale al electricista cuatro datos por escrito:

1. La capacidad disponible del panel después de un cálculo de carga (no una mirada rápida a los espacios vacíos).
2. Los amperios continuos que va a tener el cargador.
3. El tamaño del breaker y del cable para esos amperios, con la regla del 125% y el manual del producto.
4. El recorrido: panel → desconectador (si se exige) → lugar del cargador → hasta dónde llega el cable a la entrada de carga del auto.

Cargador “inteligente” o sencillo, wifi, manejo de carga y tarifas por horario

Un cargador de nivel 2 sencillo es un camino de corriente: usted conecta, el auto y el cargador se ponen de acuerdo y la corriente pasa hasta que se llena o usted desconecta. Tiene luces de estado y quizás un botón de horario. No necesita aplicación.

Un cargador inteligente agrega red (casi siempre wifi), una aplicación, horarios, historial de uso y muchas veces reparto de potencia o conexión con programas de la compañía eléctrica. El AFDC describe productos residenciales con recolección de datos, temporizadores y comunicaciones. ENERGY STAR dice que los cargadores conectados pueden ayudar a entrar a programas de la compañía eléctrica. Lo inteligente sirve cuando tiene tarifas por horario (*time-of-use*, TOU), paneles solares cuya energía quiere aprovechar, dos autos eléctricos en una misma línea, o un panel que no puede alimentar todas las cargas grandes al mismo tiempo.

El manejo de carga (también llamado reparto de potencia o manejo dinámico de carga) deja que uno o más cargadores bajen los amperios para que el servicio, o una línea compartida, no pase de un límite. Algunos cargadores se comunican entre ellos; otros usan un sensor en la entrada principal; otros trabajan con un sistema de energía de la casa. Así se puede evitar una mejora del panel en un cuarto eléctrico apretado, si las cuentas y la certificación lo permiten. Lea los documentos del fabricante sobre manejo de potencia; no invente un sistema con enchufes wifi cualquiera.

Con tarifas por horario, el kilovatio-hora de la noche cuesta menos que el de la tarde. El AFDC explica las tarifas residenciales por horario y otros incentivos de las compañías para cargar. La ventaja es sencilla: programe la carga en la hora barata, si las horas que el auto pasa estacionado alcanzan para la energía que necesita. Pregunte a su compañía si pide un medidor aparte, una inscripción para un reembolso o solo un horario en el programa.

Las funciones inteligentes fallan cuando se cae el wifi. Prefiera un cargador que siga cargando con un horario local, o que cargue de todos modos, si la nube no responde. Las actualizaciones del programa y las contraseñas de la cuenta se vuelven parte de tener el aparato.

Permisos, electricista, mejora del panel, y garaje o exterior

El AFDC es claro: la instalación tiene que cumplir los códigos locales y estatales; puede necesitar permiso; el Artículo 625 del NEC es el principal sobre carga; y muchas veces se entrega un plano del lugar antes del trabajo. Contrate a un electricista con licencia que ya haya instalado cargadores en casas. Los fabricantes de autos y de cargadores publican manuales de instalación; el electricista debe seguir las instrucciones aprobadas sobre apriete, tipo de cable, altura y espacios libres.

La mejora del panel es el renglón que sorprende. Los espacios vacíos para breakers no prueban que sobre capacidad. Un cálculo de carga que incluya la bomba de calor, la secadora, la estufa y la nueva carga continua del auto puede obligar a mejorar el servicio, la línea de alimentación, o a usar manejo de carga. Ponga ese precio por escrito antes de pedir el cargador.

En el garaje la instalación suele ser sencilla: pared seca, tubo corto y el cable colgado lejos de la puerta del auto. Afuera se necesita un cargador aprobado para exterior, conexiones a prueba de agua y muchas veces un desconectador a la vista del equipo, según las reglas locales. El AFDC dice que cargar afuera con lluvia está bien cuando el equipo está aprobado para exterior. No cuelgue afuera una caja solo para interior debajo de un techito y dé el trabajo por terminado.

En departamentos, con asociación de dueños (HOA) o en casas rentadas, se necesita aprobación por escrito. Los cables tirados sobre la banqueta y los adaptadores caseros son la manera en que la gente se lastima y en que el seguro niega reclamos.

El largo del cable y la altura importan tanto como los amperios. Un cable de 25 pies que tiene que darle la vuelta a la caja de una pickup no llega a una entrada trasera igual que un cable corto llega a la entrada delantera de un auto compacto. Ponga la caja donde el conector descanse sin arrastrarse por un charco ni quedar en el paso de una puerta. Los manuales dicen la altura mínima y máxima y cuánto se puede doblar el cable; sígalos.

Dos autos y una sola línea es un problema común del segundo año. Si espera un segundo auto eléctrico, pregunte desde el primer día si el cargador puede repartir potencia con otro igual, o si el electricista debe poner una línea más grande hasta un subpanel con espacio para dos breakers. Meter un segundo cable por una pared ya terminada cuesta más que planear el tubo una sola vez.

Normas: UL 2594, Artículo 625 del NEC, SAE J1772 y NACS

Compre equipo certificado. ENERGY STAR exige pruebas de seguridad de un laboratorio de pruebas reconocido a nivel nacional (NRTL) y advierte que no todos los cargadores que se venden en línea tienen una certificación honesta.

• UL 2594 es la norma de UL para equipo de suministro para autos eléctricos (EVSE) de corriente alterna por conducción: cables de carga, estaciones fijas y tomacorrientes para autos eléctricos dentro de su alcance. UL Solutions también publica material educativo sobre seguridad en la carga y protección de personas (familia UL 2231).
• El Artículo 625 del NEC es el que usan los electricistas para el equipo de carga. Su ciudad adopta una edición específica del NEC y puede cambiarla.
• SAE J1772 es la práctica recomendada de Norteamérica para el conector de carga de corriente alterna: la clásica entrada “J”, el conector que entra en ella y la comunicación de control que mantiene los contactos sin corriente hasta que el auto y el cargador se ponen de acuerdo.
• NACS (North American Charging Standard), asociado con el conector de Tesla y ahora adoptado de forma más amplia para carga de corriente alterna y directa, es la otra forma que verá en autos nuevos y en adaptadores.

Para la compra en casa, la pregunta práctica es sencilla: ¿el cable del cargador coincide con la entrada de su auto, o necesita un adaptador certificado que el fabricante del auto acepte? Lea el manual del auto y la certificación del conector del cargador. No ponga un adaptador sin certificar encima de otro.

Ninguna de estas normas sustituye el permiso. Son el idioma común de seguridad para productos e instalaciones.

Costos e incentivos (no es una cotización)

Rangos generales, no una cotización:

• Equipo: el material educativo de ENERGY STAR y del AFDC suele poner el equipo residencial de nivel 2 en un rango de unos cientos a pocos miles de dólares antes de la instalación, según los amperios, el largo del cable, las funciones inteligentes y la marca. La página de la EPA sobre carga en casa ha citado más o menos de $400 a $1,000 por muchos equipos residenciales, y una instalación que puede ir de unos cientos a pocos miles de dólares cuando el recorrido es corto y el panel está listo, y más cuando el recorrido es largo o hay que cambiar el servicio.
• Instalación: un recorrido corto en el garaje con un panel que tiene capacidad es un trabajo. Una zanja larga hasta un garaje separado, un poste afuera, la mejora del breaker principal o un subpanel es otro. Pida una cotización por renglones: permiso, breaker, cable y tubo, mano de obra, desconectador, reparación de la pared y coordinación con la compañía eléctrica.
• Costo de uso: el AFDC enseña a convertir los centavos por kWh de su compañía y los kWh por cada 100 millas del auto en un costo por milla. Las tarifas de noche suelen ganarle a las horas pico del día.

Los incentivos cambian. Use páginas oficiales, no el “30%” de palabra de un vendedor:

• AFDC — créditos de impuestos para autos eléctricos y equipo de carga (en inglés). Fíjese en las fechas de puesta en servicio y en las reglas por zona censal del crédito residencial para equipo de recarga de combustibles alternativos (al que muchos llaman 30C). Confirme el texto actual del IRS antes de reclamar algo.
• ENERGY STAR — cargadores para autos eléctricos, con su buscador de incentivos (en inglés).
• AFDC — catálogo de incentivos de las compañías eléctricas (en inglés): tarifas por horario, reembolsos para nivel 2 y preinstalación.
• La oficina de energía de su estado y la página de autos eléctricos de su compañía eléctrica valen más que un blog nacional.

Si un crédito federal o estatal ya se terminó para la fecha de su instalación, no lo ponga en sus cuentas. El AFDC ha sido claro en que las ventanas de los créditos federales para autos limpios y para equipo de carga se cierran; confirme la fecha que aplica a su propiedad. Esto no es asesoría de impuestos.

Compare cotizaciones iguales. Una puede incluir el cargador y otra suponer que usted lo compra. Una puede incluir el resane de la pared y otra dejar los hoyos. Una puede suponer un circuito de 40 amperios y otra cobrar una línea de 60 amperios “para el futuro” que quizás nunca use. Ponga en la misma hoja los amperios continuos, el tamaño del breaker, el del cable y si el cargador va incluido.

El primer año y la seguridad

La primera semana: confirme que el auto carga hasta el límite que usted puso, que la aplicación (si hay) muestra las sesiones y que el cable cuelga de forma que no estorbe a las puertas ni a las personas. Marque el breaker. Guarde el manual de instalación y la aprobación final del permiso con los papeles de la casa.

El primer mes: compare la energía de la noche con su viaje diario. Si siempre termina al 100% a las 2 de la mañana dentro del horario barato, muchas veces puede bajar los amperios o acortar el horario y darle un respiro al panel. Si sale con poca carga, suba el límite o corrija el horario antes de culpar al auto.

Hábitos de seguridad que importan:

• Use equipo aprobado para exterior cuando esté afuera. Mantenga la cara del conector limpia y seca, como dice el manual.
• No use extensiones cualquiera ni adaptadores sin certificar como camino permanente.
• Si en una instalación portátil el enchufe está caliente al tocarlo después de cargar, pare y llame al electricista: las conexiones flojas se calientan.
• Que se dispare la protección contra fallas a tierra (GFCI/CCID) es una función de seguridad. Si se dispara seguido, hay que buscar la causa, no poner un breaker más grande.
• Después de una inundación, un golpe de un vehículo o daño al tubo, trate el circuito como sospechoso hasta que lo revisen.
• Cuando venda la casa, deje el manual, el acceso al wifi y los papeles del permiso.

Las actualizaciones y la recuperación de la cuenta de la aplicación son parte del aparato. Escriba cómo puede empezar una carga el próximo dueño si su teléfono ya no está.

Lo que sorprende a la gente en el primer año:

• El nivel 1 “alcanzaba” hasta que en la misma semana llegaron el frío, que baja el rango, y un viaje más largo.
• Un cargador inteligente que depende de la nube no programa el horario barato si el wifi del garaje es débil: mueva el punto de acceso o escoja uno con buen horario local.
• El vecino con un portátil en el tomacorriente de la secadora no es modelo si su secadora y su auto no pueden compartir ese circuito.
• Una asociación de dueños que prohibió el tubo por fuera después de que usted sacó el permiso es un pleito de papeles: consiga la aprobación por escrito antes de abrir la zanja.
• Vender la casa con la cuenta del fabricante bloqueada y sin forma de transferirla deja al próximo dueño con un aparato que no sirve hasta que soporte técnico lo reinicie.

Lista corta antes de comprar

Antes de comprar la caja, conteste esto en una sola sentada:

1. ¿Nivel 1, nivel 2 portátil en un tomacorriente NEMA o nivel 2 fijo? ¿Qué problema está resolviendo?
2. Con sus millas del día y sus horas de la noche, ¿cuántos amperios continuos terminan la carga de verdad?
3. ¿Un cálculo de carga por escrito dice que el panel alcanza, o necesita manejo de carga o una mejora del servicio?
4. ¿Garaje o caja aprobada para exterior? ¿Y quién saca el permiso?
5. ¿Qué funciones inteligentes va a usar de verdad (horario barato, reparto entre dos autos), o le basta un cargador sencillo certificado?
6. Conector: ¿J1772, NACS o un adaptador certificado que acepte el fabricante de su auto?
7. ¿Está certificado según UL 2594 (u otra marca de un laboratorio reconocido, NRTL), y tiene ENERGY STAR si eso le importa?
8. ¿Equipo, instalación y posible trabajo en el panel en un solo total por escrito? ¿Y qué incentivos siguen vigentes en la fecha de instalación?

Si una cotización no puede contestar eso, todavía no está lista.

Fuentes

• Departamento de Energía de EE. UU., AFDC — Cargar autos eléctricos en casa (en inglés)
• AFDC — Estaciones de carga para autos eléctricos (en inglés)
• ENERGY STAR — Cargadores para autos eléctricos (en inglés)
• EPA — Cómo empezar a cargar su auto eléctrico en casa (en inglés)
• NFPA 70, Código Eléctrico Nacional — página de la norma (el Artículo 625 está en las ediciones adoptadas) (en inglés)
• UL Standards & Engagement — UL 2594, equipo de suministro para autos eléctricos (en inglés)
• UL Solutions — normas de seguridad para sistemas de carga de autos eléctricos (en inglés)
• UL Solutions — sistemas de protección de personas en equipo de carga (en inglés)
• SAE International — J1772_202401, conector de carga por conducción (en inglés)
• AFDC — Créditos de impuestos para autos eléctricos y equipo de carga (en inglés)
• AFDC — Incentivos de las compañías eléctricas (en inglés)
• ChargePoint — carga en casa y qué saber antes de comprar (fabricante) (en inglés)
• Tesla — Wall Connector, soporte (fabricante) (en inglés)
• Wallbox — Pulsar Plus, descripción del producto (fabricante) (en inglés)

Cada ciudad, condado y compañía eléctrica adopta su propia edición del código, sus listas de permisos y sus tarifas. Si esta guía y el inspector o la compañía no coinciden, ganan ellos. Pasos USA no es un sitio del gobierno, no es asesoría legal ni de impuestos, no es un electricista y no recomienda ninguna marca.
